订书机的改造

【明慧网二零零九年七月二十七日】

  • 大订书机的改造

  • 改装小册子订书机

  • 大订书机的改造

    (以HS—3000旗文订书机为例)订书机长期使用后,砧板变形,再订书时常常订不进去钉或者是堆钉,订书机上用来卡书的挡板也会变的不能固定牢固。这时候就需要改造订书机。

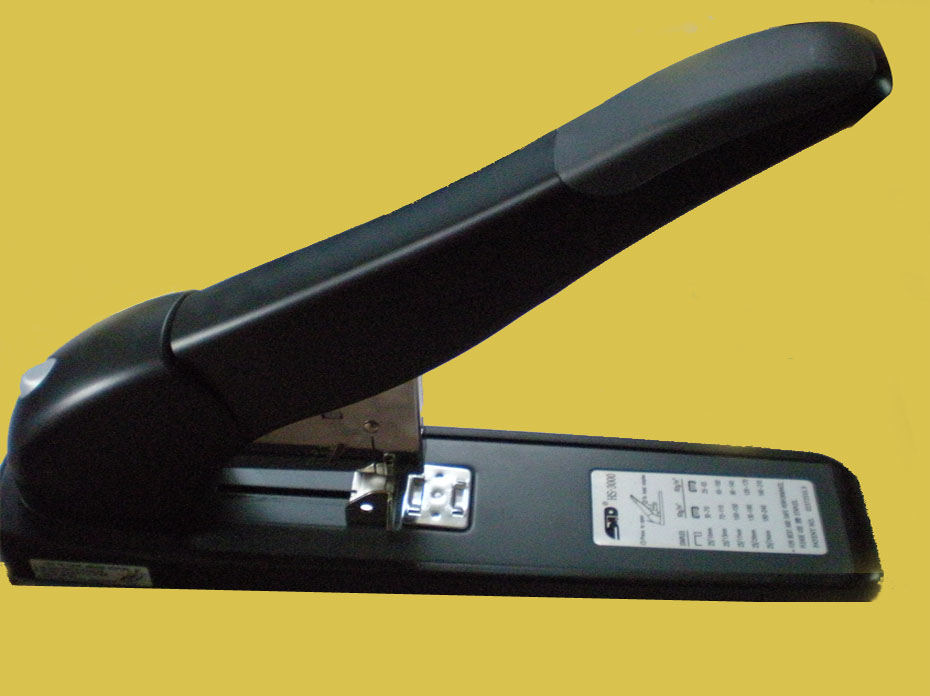

    图一:未改造前的旗文订书机

    下面是改造的简单过程:

    1. 先拆掉砧板,方法是用小钢锯条,从订书机底部将原来固定的部份锯断。

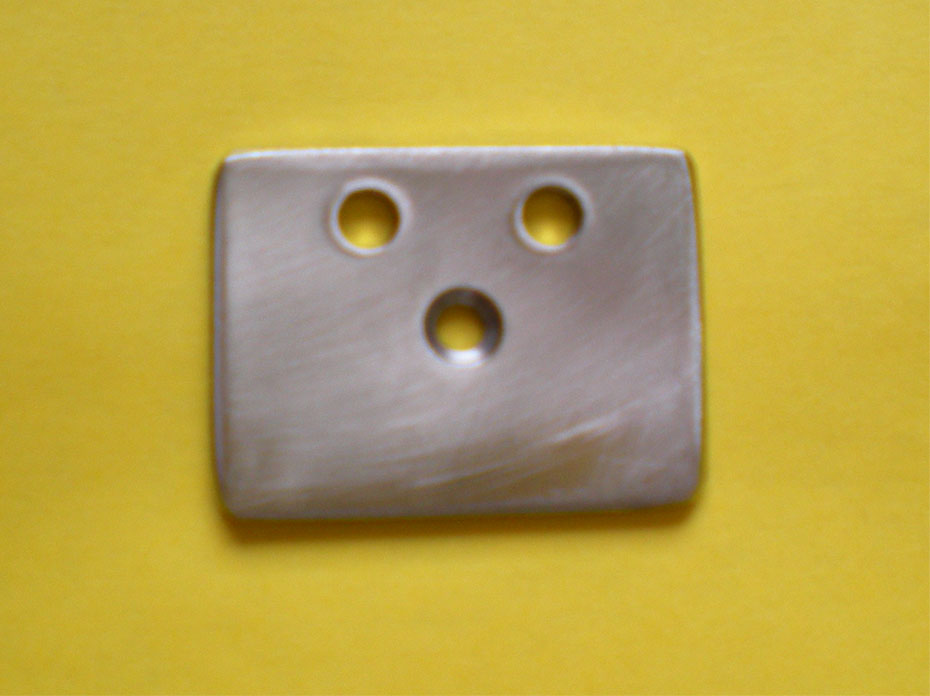

    图二:白钢板

    2. 做一个28mm×35mm×2mm的白钢板。打三个孔儿,如图二所示,中间的孔儿要划窝。可以去有车工、同时有打不锈钢钻头的地方制作。固定螺丝是3 mm。

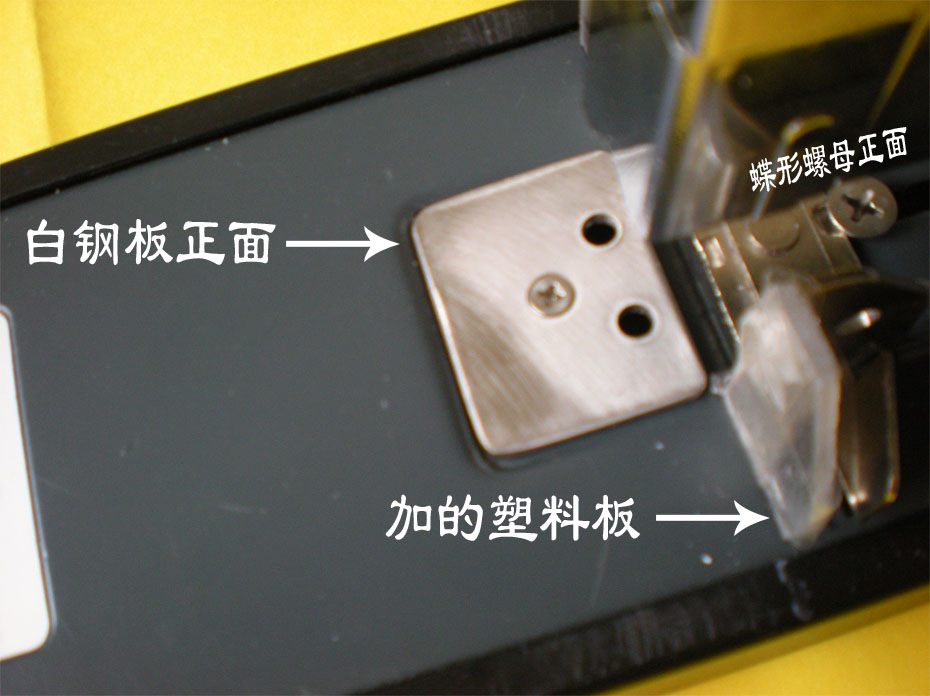

    图三:放大的改造部份正面

    3. 为了防止挡板移动,可以把一5 mm的蝶形螺母固定在挡板后面,之所以用蝶形螺母,是因为随时调节方便。

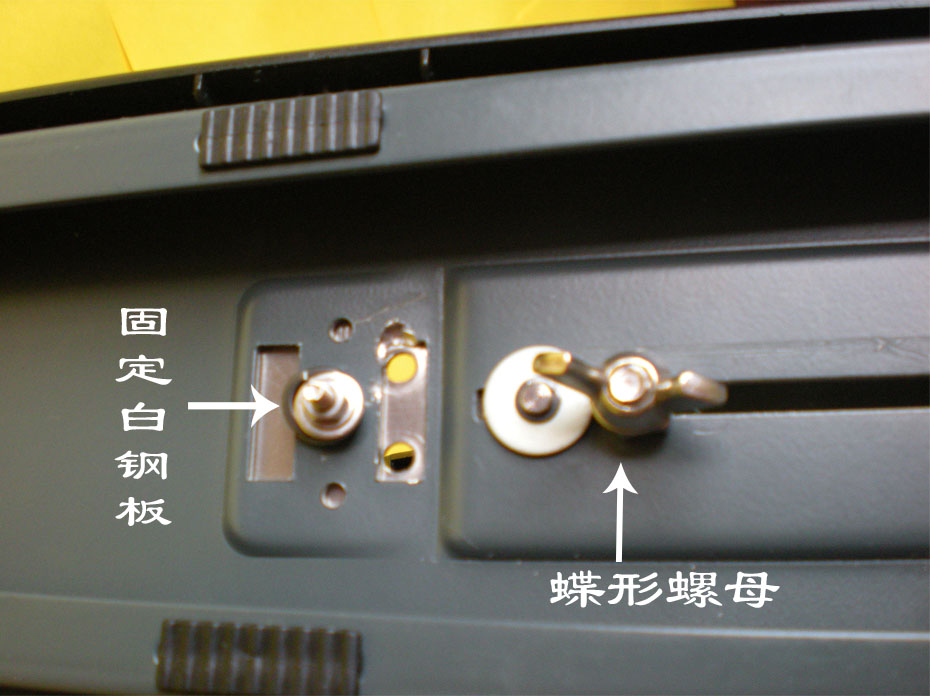

    图四:放大的改造部份背面

    4. 为了订书时钉与书脊的距离小,且让几个钉与书脊距离一致,可以简单改造挡板。方法是将小塑料板,用胶带固定在挡板前边(如图三),小塑料可以用学生用的三角板、直尺改造。

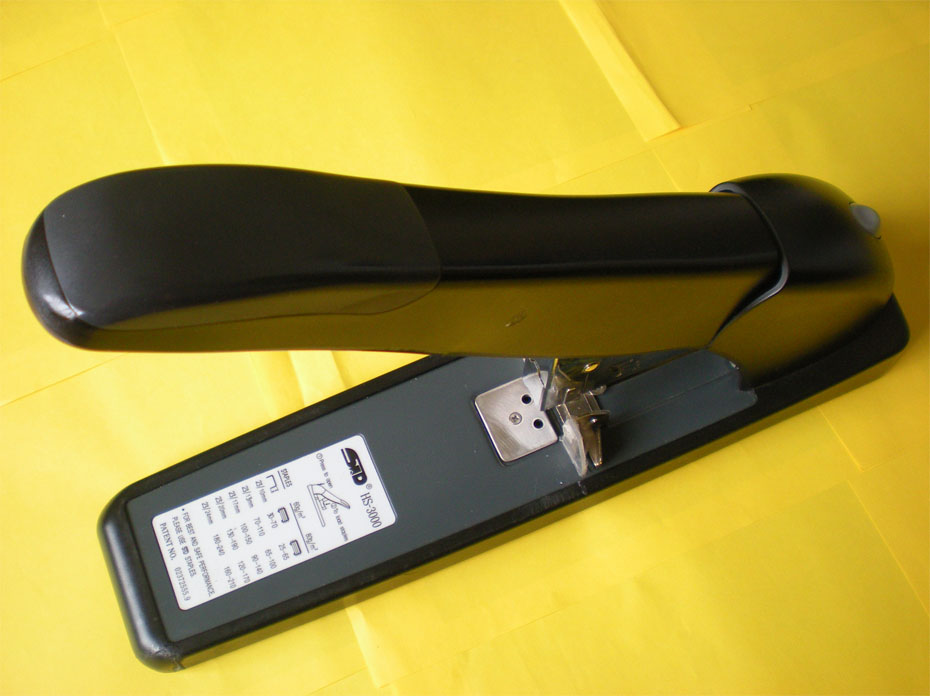

    图五:整体效果

    其它的订书机可以参考,白钢板的尺寸、孔儿的大小和距离根据订书机的情况定,可以通过量原砧板取得。关于新的订书机,可以参造第4步在挡板上加小塑料板。


    改装小册子订书机

    普通订书机订小册子深度不够,转头订书机也要来回翻转纸张才能装订。其实只要把普通订书机稍微改装一下,相当于一个长臂订书机,可以很方便的直接装订小册子,多少个书订都可以一次订完,也不用翻转纸张了。

    方法如下:

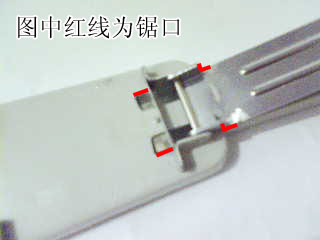

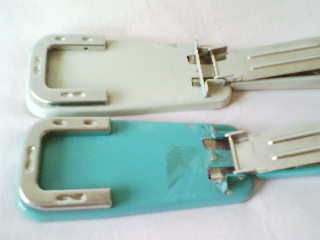

    1、 用钢锯条贴底板水平向后锯订书机后面的支架(立着的两铁片),锯的深度约5~6毫米(取决于小册子的宽度)。然后用钳子分别向外侧掰铁片90度,再向下捏一下铁片将锯口变小。掰好的铁片用来做挡纸架比较好,铁片可以前后调整位置微调装订距离。

    2、 后面支架上面的对应部份也同样锯掉5~6毫米。

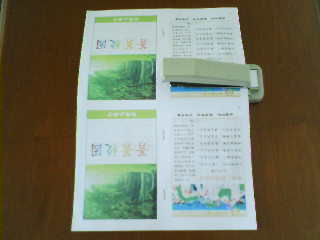

    3、 在支架位置的底板上有个铆钉装订续纸时碍事,粘上一块透明胶带就好了。小册子订书机改装成功,如图所示。
