东北地区一锅四星安装经验交流

【明慧网二零零八年四月七日】

  • 东北地区一锅四星安装经验交流

  • 大连地区新唐人电视台调试方法

  • 东北地区一锅四星安装经验交流

    本安装设备的特点:C锅,1.2~1.5米,搜台多,安全可靠,便于向世人推广。
    搜星包括:主搜:亚洲2号,
    偏收:中新1号(亚太新唐人台)、亚洲3号、中星6B。

    搜星的相关数据:方位角:以南为0刻度,南偏西100.5度。锅面仰角和一般C锅的仰角大致相同。

    亚洲2号:下行频率/03960,符号/27490;中新1号:下行频率/03689,符号/03000;
    亚洲3 号:下行频率/04000,符号/26850;中星6B :下行频率/接收机内存默认。

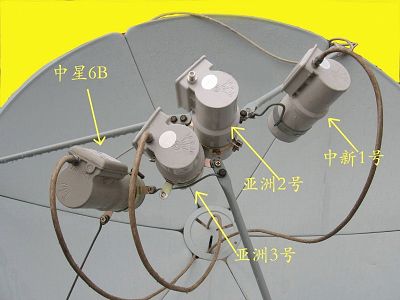

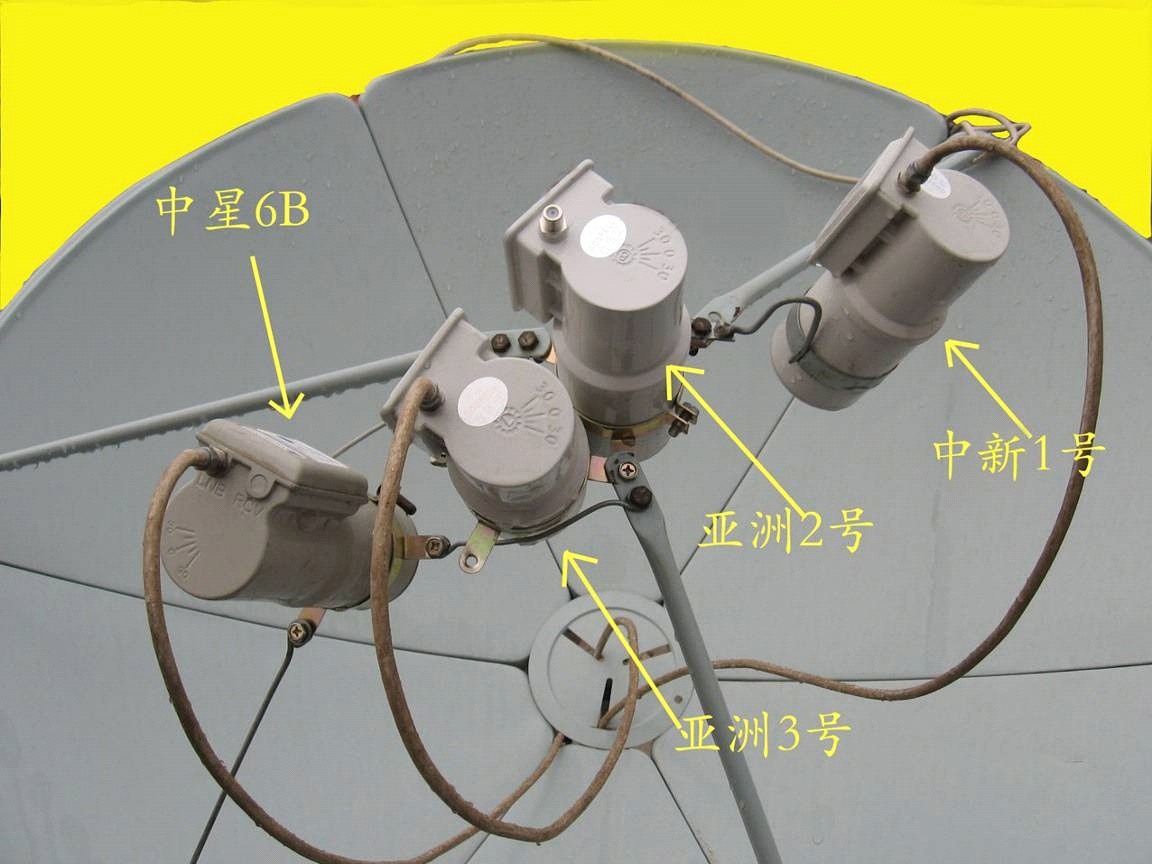

    安装经验介绍:这四个高频头排列是左上右下(以顺锅面方向看,不是面对锅面看),中新1号(亚太新唐人台)在主收的东面,亚洲3号在主收的西面,中星在亚洲3号西面

    如图:

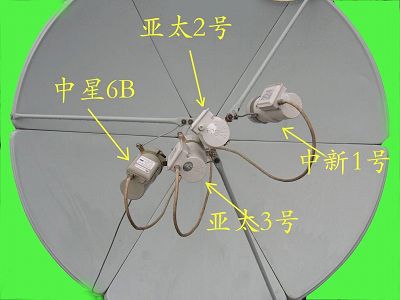

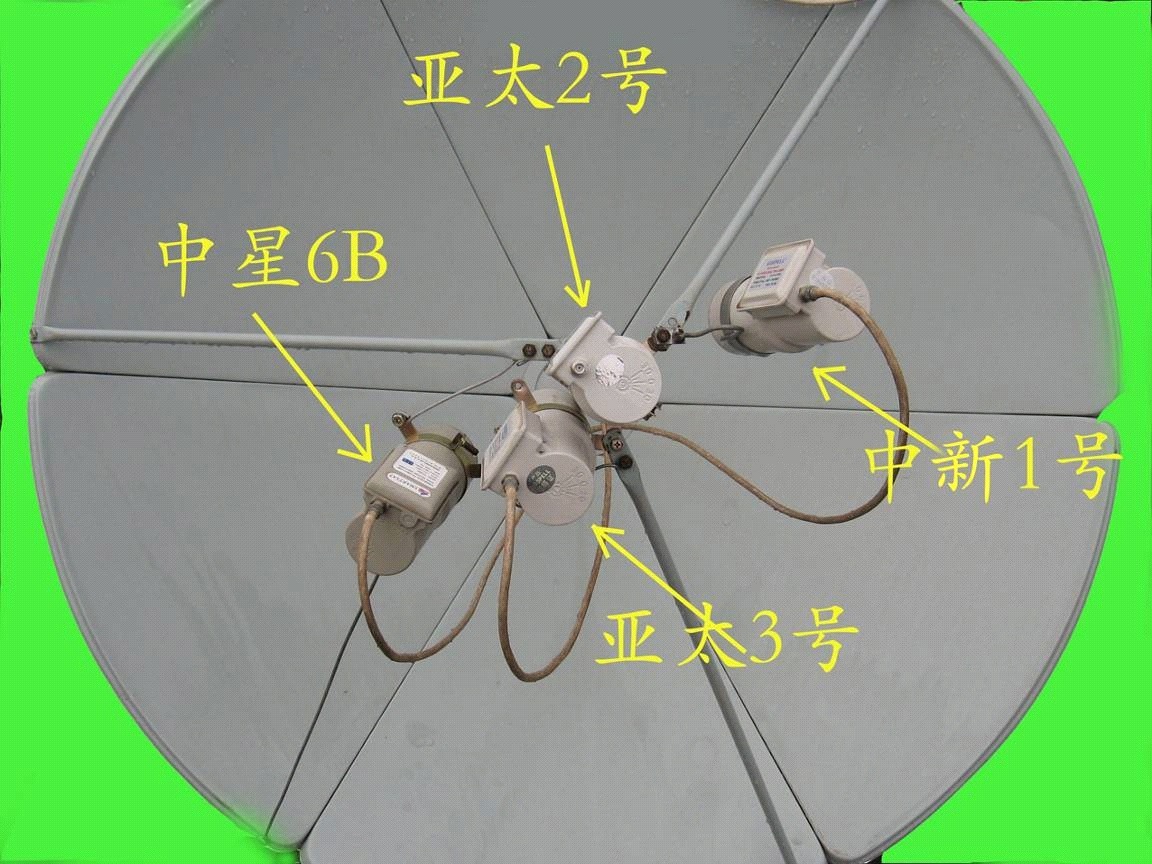

    以1.2米C锅为例:中新1号高频头的位置距离主收亚洲2号高频头偏东大约14厘米左右,亚洲3号距离主收偏西紧挨,中星6B距亚洲3号又偏西15厘米左右。如图:

    1.5米大锅,比1.2米锅数据稍加大约2~3厘米。


    大连地区新唐人电视台调试方法

    一、首先确定要准备的器材:
    (1)接收机 贝斯特数字卫星接收机 型号:TCD-929 厂家:福建天诚电子科技开发有限公司。
    (2)天线 普通杂牌偏馈60CM锅。
    (3)高频头 偏馈使用的KU双本振高频头(直头),型号:PS-K121C 低本振9.75GHz,高本振10.6GHz ,厂家:PUSISAT。
    (4)馈线 就是咱们无论看有线电视或者收无线电视信号用的75-5同轴电缆。一定要选择质量好的:中间铜线粗的,屏蔽线厚的,这样的线既结实信号衰减又小。
    (5)F头 馈线与高频头、馈线与接收机连接部份所用,一般你买机器经销商都免费提供的。

    二、器材的购买方法:
    (1)上述五种器材除KU双本振高频头之外,普通卖天线的地方一般都有卖的,但是高频头是单本振11.3GHz或单本振10.6GHz,一套合计价格240元左右。先用单本振高频头调试76.5度星普通台,掌握调试方法,再用双本振高频头调试新唐人电视台。
    (2)KU双本振高频头在沈阳有卖的,单买价格不会超过40元,批发就更便宜了。联系电话可上普通网站查询。

    三、安装方法:
    (1)安装准备器材: 螺丝刀,活扳手,量角器,重垂线,300*200*15 mm木板。
    (2)安装方位选择: 朝西的窗台上,天线前方不要有障碍物,否则就无法收到卫星信号。
    (3)正装还是倒装: 选择倒装。好处是能充份利用室内空间。
    (4)组装锅,把支架安装到木板上,把锅安装到支架上,把高频头安装到支架上,连接连线。
    (5)室内则需玻璃窗打开,纱窗关上。

    四、角度调整
    (1)首先上普通网站查一下当地的经纬度,精确到小数点后两位就可以了。
    (2)再上普通网站下载一个寻星软件,输入当地的经纬度及卫星经度70.5度,自动输出 极化角 方位角 仰角。
    (3)极化角的调整: 面向锅 直头零度位置是F头指向正上方,弯头零度位置是F头指向左上45度的时候是0度(极化角度旋转180度对信号无影响),逆时针旋转为负,顺时针旋转为正。把高频头上半圆平分36份,一份5度,调准极化角后固定。
    (4)仰角的调整: 倒装的实际仰角要在软件计算出的仰角的基础上加天线偏馈角22度。把重垂线穿到量角器的小圆孔内固定,把量角器的边靠在锅后面固定高频头的连杆上竖直放置,重垂线与连杆的夹角为实际仰角,调好后固定。
    (5)方位角的调整: 例(当地经度121.5-北京经度120)*4分/度=6分,12:00-6=11:54分,11:54的重垂线在平台上的影为正南正北向。假如软件得出的方位角为243度,则243-180=63,方位角为南偏西63度。

    五、参数设定:
    (1)主菜单→节目设置→增加节目,低本振09750,高本振09750,下行频率11334,符号率06511,22K关,极化方式垂直。
    (2)如果有信号强度,连接无问题。如果信号强度为0,从新确认连接。一般信号质量的数字出现1,2,3变化的状态时,说明已经接收到信号,再轻轻转动方位角和仰角,使信号质量达到最强,确定。
    (3)主菜单→节目设置→自动搜索,能调出明慧广播及此星上的其他频道节目。自动搜索时的设定:低本振09750,高本振09750,22K关。
    六、在调试的过程中应注意的问题:
    (1)此型号接收机的盲扫(自动搜索)调出方法:按信息键5秒左右,先出现信号质量画面,再出现是否恢复默认设置画面,按取消键,主菜单→节目设置→自动搜索。其他接收机的盲扫设置方法上普通网站搜索“卫星接收机盲扫密码大全”也能查到。

    (2)参数设定时,如果低本振09750,高本振10600,22K关,可能会出现数据不合法,无法接收。
    参数设定时,如果低本振09750,高本振10600,22K开,可能会出现数据不合法,无法接收。
    参数设定时,如果低本振09750,高本振09750,22K开,可能会出现“没有搜到任何节目”。
    参数设定时,只有低本振09750,高本振09750,22K关,才能接收到新唐人电视台。

    (3)自动搜索时,如果低本振09750,高本振10600,22K关,可能会出现“没有搜到任何节目”。
    自动搜索时,如果低本振09750,高本振10600,22K开,可能会出现“没有搜到任何节目”。
    自动搜索时,如果低本振09750,高本振09750,22K开,可能会出现“没有搜到任何节目”。
    自动搜索时,只有低本振09750,高本振09750,22K关 才能搜到节目。

    (4)天线偏馈角可能不是正好22度,大致范围21~23度。

    (5)早晨信号强,傍晚信号弱。初调最好在早上。
    (6)调整时慢慢转动天线,边转边看信号质量。如果转动太快,信号还未稳定,天线角度已经变化。
