    大陆大法弟子在被邪恶严重迫害的情况下艰难的组建资料点救度众生,这不仅是在经济上面临着困境,而且在维修打印机等设备时也面临着危险。为了尽量减少损失,这就需要我们在常用技术上也要提高。

    我们资料点用的是HP1020激光打印机,使用时最易损坏的就是加热膜。费资费时去维修,不但花钱多,人家还会问东问西的。后来,我们自己学会了加热膜更换这个技术,真是好处多多!我想:HP系列激光打印机加热膜更换技术也大同小异吧,会换加热膜,就会换加热组件。换成新的加热组件,机器差不多就象变成新的一般了。如此一来,不仅节约了大量的资金,还避免了许多安全隐患。现在我就把这一技术整理后拿出来和大家一起分享。不足之处请大家帮助。

    下载“HP1020激光打印机加热膜的更换说明及图解”(9.4MB)


    使用喷墨(佳能IP4200)连供打印机的技术交流

    前言:非常感谢师尊的慈悲点化,让我这个不懂技术的弟子在做资料的近4年来,越来越“如意”。最近不仅解决了给打印机滚轴加油和使搓纸轮恢复的问题(不用拆机器),也摸索出了彻底解决喷墨连供打印机(不是连供机也可借鉴)不堵头和喷墨连供打印机注墨的简单方法。

    救人的时间确实很少了,很多同修在参与做资料,而一些简单的技术也在挡着初打印的同修(笔者深有体会),特写出来自己的小经验也加入一些同修的经验供参考。因我对机器里的好多名词不懂,表达很吃力,打字又慢(用了五、六天的时间才打写出此文),只希望能够对刚做资料又不太懂技术的同修以帮助和借鉴。不妥处,请同修慈悲指正。也附上同修介绍的一些方法。我想一般的喷墨打印资料点也就差不多够用了。

    一、给打印机滚轴加油和使搓纸轮恢复的过程和简单方法

    我使用的IP4200喷墨连供机打印约有6万页,没有维修过。因我不太懂技术,出于对机器的爱护(善),以前看到机器的进纸口或机器里有了脏东西尽量及时擦干净。前一段忙、打印资料又多,也没顾上擦机器,最后不仅机器声音很大,就干脆不进纸、不能打了。

    我看了一下进纸口,全是白色粉末,搓纸轮下面的那个灰白色轴子上的小凹处全让粉末给堵满了,我想大概是搓纸轮坏了需要换;又打开机盖,看到机器里面黑乎乎的一层,里边那个不锈钢轴下面的白色塑料滚轴磨损的已快被白色粉末包围了。我很心疼机器,感觉很愧对法器,我知道是需要加油,可我不会拆机器加油,看了同修介绍的文章也弄不太懂。我想起师尊讲法,我们的身体在向年轻人方向退,那打印机是我们救人的法器,也一样能延长寿命!我就慈悲的和机器讲:你辛苦了,希望你能和我配合救人到法正人间!就对着机器发正念,并请师尊加持,同时寻找自己的执着,去掉它。

    然后我就试着“维修”,因为我不太懂,就摸索着干:

    1、先用干湿布(拧的很干的、不掉毛的湿棉布)擦机器。A、将进纸口的粉末擦干净;B、把机器里边壁上的黑擦干净;C、把机器里那个不锈钢轴和下面的白色塑料滚轴上的粉末及周围也全部擦干净(擦了两盆黑脏水),又用酒精棉(棒)认真的擦了两遍,特别把进纸口能看见、能探到的部位和缝隙及搓纸轮(手转动着)都用酒精棉(棒)仔细的擦干净了。

    2、再把机盖打开,将医用凡士林(药店有售)抹到那个不锈钢轴下面的白色塑料滚轴上。不慎将凡士林弄到靠近不锈钢轴上面的那个黑色带子和白色塑料带子,都及时擦干净了(大手不好操作,可让手小的人帮忙),再让机器转动起来,观察、听声音。

    3、发现还有5个部位需上油:就是机器里白色塑料滚轴左边的轴及再往左靠机器的墙壁有两个(一大一小)滚动的轮;还有那个不锈钢轴的两边靠机壁的地方。这样,我就把墨盒固定在右边(喷墨连供机打开机盖时墨盒就在右边;不是连供的,用个小硬纸片折叠两下,压住打印机盖与机身相衔接的、靠我们身体这面的最右边的那个小黑色弹簧,这时墨盒就固定在右边了)把左边的四个部位都抹上了凡士林。

    再把墨盒移动至中间(把上面讲的那个小黑色弹簧上插的小纸片取下来就行),待停稳后,把墨盒停在右边时下面擦不到的白色滚轴和右边不锈钢轴挨机壁处也抹上了凡士林。

    4、让机器转动几圈,再全部抹一次。让机器稍休息一下,就可以使用了。

    (注意:因在机器里抹了很多油,第一次打印时前三、四张纸都较潮湿并有油,所以建议在打印时前三、四张纸可用废纸打印不用的东西。)

    试着做了以上“维修”,打印机竟然完好了:不仅声音变小了,也能进纸打印了。现在打印机在良好的工作着。感谢师尊的慈悲点化与同修分享。向师尊合十!向同修合十!

    建议:
    1、经常保持打印机内、外的清洁,特别保持进纸口干净,看见有粉末用酒精棉(棒)及时擦干净(包括缝隙)。

    2、隔一段时间就给机器内部的滚轴加些油,药店的“白凡士林”(类别是:润滑剂,不能用抹手用的)就行。

    二、彻底解决喷墨连供打印机不堵头的简单方法

    我使用的IP4200喷墨连供机打印约有6万页,现在打印图案几乎象新买回来时一样,中间也出现过打印头被堵、图案不清晰的情况,在使用同修技术方法的基础上,琢磨出了一种可彻底解决打印堵头的简单方法,写出来与同修分享:

    打印头被堵、打印图案不清晰一般都是墨水不流畅所致,若喷墨连供管线没问题(观察管线、接头有无漏气,将接头插紧),想办法让每种颜色的水都能顺利的流到打印头,并保持打印头不干就行了。可用以下几种简单方法解决。

    方法一、 如果是连供,可以把打印机垫高或墨水瓶放低,8厘米较佳。

    方法二、把墨盒取出来,将墨盒靠近我们身体这个侧面的、那个黄色的小金属片用干净的手指肚(或干纸巾)轻轻擦干净(千万不能弄湿),再放回原处就可以了。

    方法三、机器轻度清洗2―3次。不是全部颜色有问题,就不要全清洗,按打印图案标记清洗。如:黑色点黑色清洗;蓝色点C;红色点M;黄色点Y.[有时出现颜色打印不正确,大概与点了“所有颜色”或“彩色(C、M、Y)”清洗有关。]

    方法四、前三种方法试用都不管用,很可能是墨水流经墨盒里的海绵体时堵塞所致,就干脆把墨盒取出来,把墨盒认真清洗一下,再注入所需墨水(重要的一步),就彻底解决问题了。方法很简单:

    1.先检查打印图案,看是哪种墨水有问题,将有问题的墨盒取出来(不好取时可将挨着有问题的墨盒也拔起来,较好取些)。

    方法:开机状态下,先把所有墨水瓶盖的口(进气口和注墨口)全部堵住(防止墨水流入机器)。打开机盖,取下原安装连供管线时插上的小异物(在机盖与机身相衔接的、靠我们身体这面的右边。是在安装连供管线时插上的、为坚决由于安装连供管线垫高机盖后、机盖关闭时无法压到将喷墨盒移至右边的那个小黑色弹簧所垫的一小异物)。这时墨盒会自动移至中间,待停稳后,轻轻往里按并同时往上提墨盒靠我们身体这面的塑料片,这时候会听到轻轻的响声,接着往起提墨盒,靠身体这面稍微抬高一些就可拔起墨盒来。把墨盒顶部插入的管线头和塑料垫圈一齐拔出来,取出墨盒,为防漏墨水可在管线头垫些纸巾,把塑料垫圈用干净水清洗后放好。

    2.清洗墨盒:用注射器的塑料管(买机器时有自带的)吸入干净水从墨盒顶部的口往进注水,使墨盒里有颜色的脏水往下滴(下面接一盆),待冲洗干净时(里面的海绵体全呈现白色),把墨盒倒过来轻轻搕两、三下(为把原装墨盒管线在顶部钻孔时所钻的墨盒顶部的小碎物倒出来)再用纯净水冲洗两、三遍。这样就保证墨盒里面的海绵体能让墨水畅通无阻的流动了。

    3.用注射器抽所需墨水(颜色要辨别正确)注入墨盒:墨盒里面的海绵体冲洗干净后,海绵里面是清水,需要从墨盒顶部的口往进注入所需墨水代替清水(注入墨水时下面的孔会滴出清水,需接一盆),待注入的墨水差不多渗透墨盒里面的海绵体时就可以了。

    4.将墨盒外表擦干净,同时将墨盒侧面那个黄色的小金属片用干净的手指肚(或干纸巾)轻轻擦干净(不敢弄湿)。既然已经打开机器了,索性把5个墨盒都拿出来,将那个黄色的小金属片都轻轻的擦干净。

    5.将冲洗、注墨、小金属片擦干净后的墨盒放回原处:先把原塑料垫圈(清洗后的)插入墨盒顶部上口,再把墨盒管线头插入塑料垫圈内,插牢、插好、把墨盒放回原处(先把插管线的那头往进插放,靠我们身体这边稍微抬高些,就会好放些)后,轻轻的按一下墨盒顶部(按回原位),可听到响声,此时红灯亮,就放好了。为保险起见,把5个墨盒都放好后,将墨盒顶部都轻轻的按一、两下(复位)放好。

    6.把原取下的(原安装连供管线时插上)的那个小异物再插上(放回原处),这时候墨盒自动移至右边,红灯灭,盖上机盖就行了。

    一般停一会儿(最多2、30分钟)就可以使用了。使用前最好先“轻度”清洗一、两次检查图案合适后再用,如效果差,停一会儿再使用。

    注意:在冲洗、注墨时,千万不敢把墨盒侧面的那个黄色的小金属片弄湿了。

    建议:

    1、最好经常使用打印机,即使几天顾不上使用,也要开机一会儿再关上。

    2、机器不用时墨盒一般停留在右边,墨盒下面有海绵,不常打印的,最好是隔十来天,用塑料注射管往海绵上注射3、4滴纯净水,以防打印头干枯、堵塞。

    3、最好不要总用机器清洗打印头,因为轻度清洗一次,夏普打印机等于打印33页纸(打印机的打印次数是有限的)。而且清洗次数多了,废墨水堆积多就会出现“废弃墨水吸收器满”无法打印或从机器底流出脏墨水。

    4、在打印时,墨水瓶的进气口打开后,为避免空气中的尘埃落入瓶里发生打印头被堵,最好在瓶顶上套个塑料袋(方便面袋就行)。

    三、介绍喷墨连供打印机注墨的简单方法

    1、把喷墨连供墨水瓶的进气口堵住,把注墨口打开。

    2、把新买回来的墨水瓶盖打开,把顶部封口擦干净后,用大头针在封口的边沿扎一个小孔(扎进去挨着边沿稍横移约3毫米长就行)。

    3、直接把墨水瓶所扎的小孔对准喷墨连供墨水瓶的注墨口往进灌墨水,墨不流畅时手缓缓的、稍稍用些力(不能用力大了)挤压瓶身就可以灌进墨水了。

    4、灌好后,盖牢、盖好各自的瓶口就可以了。

    四、附几例同修经验介绍

    题外话:我们在打印资料时如出现故障,最好先在自己购买打印机的说明书里找解决办法(和你的机型相符),然后在我们的网上找,还无法解决再找同修(还要记的发正念),这样可节省时间。因为我看到有的同修提的问题好象打印机的电子说明书里就有,反而舍近求远。我刚开始就犯过这样的“错误”,特提醒初打印同修。以下是其他同修的介绍,供参考。

    (一)佳能4200故障排除一例(交替闪十一下,错误代码5110)

    佳能的打印机的故障除了堵头,墨盒芯片外,多为清洗单元卡死,黄绿灯交替闪十一下,错误代码5110(有时黄绿灯交替闪十二下,报错6A00,但也有可能是废泵里的齿轮长时间没有上油而卡死)。

    观察:将打印托车,移至左侧,开机,机器运行几秒,静止不动,故障出现。表现为黄绿灯交替闪十一下,而位于左侧的打印托车在原地不动,再看清洗单元的那个白色小刮刀,原来是它没有复位,卡死了。一般应该是将机器的外盖取下,底板不用拆,这样看的清楚些,试机时,在电源键、恢复键、和进纸器转换键的那个操作面板上有两个塑料小开关,是机器判断上盖和托盘闭合的小开关,应用手压住。

    排除:这个白色小刮刀有两个透明小塑料片是用来清理打印头上多余墨水的。因为白色小刮刀卡死的时候,机器报错,且打印托车无法回到右侧正常位置。问题找到了就好办了,在白色刮刀活动有关的位置,齿轮通通打点油,我用的是医用白凡士林。用手辅助小刮刀来回多活动几下。打印机用到这个份上了,时间也不短了,况且拆一下机也不容易,顺便把打印机的定位条,就是打印托车后面那个长塑料条,打印托车下面的纸灰,机器内挥发的墨水,用湿麻布擦一下。再把打印头取出,用纸巾擦净后面的金属触点,这个千万不要用湿布,保持打印机的清洁是很重要的。擦完后你的打印机会很高兴的。

    (二)佳能4200墨盒灯全都不亮 ,黄绿灯交替亮20下,打印机没任何声音不起动。

    答:(1)从新安装打印机驱动程序

    (2)执行下面的操作EEPROM初始化:

    A、先按着恢复键,然后按下电源键开机并且不要松手;
    B、松开恢复键,然后再双击恢复键,第二下击下去时,要求恢复键和电源键同时松开,此时进入维修状态;
    C、待电源灯变绿时,按恢复键3次,EEPROM初始化;
    D、选好后按电源键去确认。

    (3)送修换主板。

    (三)佳能打印机打印出的直线不直,如何解决?

    把“页面设置”定成纸张方向横向,打印一条黑色直线,这条直线呈波折线状;打印一行文字,也呈现出一上一下的歪,是怎么回事?

    答:在打印机属性里执行打印头对齐,用清水清洁打印头后面的透明塑料(光栅)条,清洁字车轨道后上一点缝纫机油。可能还要拆机擦侧面的光栅盘。

    (四)佳能4200提示“维修错误6500”的问题

    佳能4200头堵了,采用改造注射器的方法对打印头进行了清洗。晾干一夜后装上运行了一会,就出现了绿黄灯交替闪亮,并提示“维修错误6500”。换了一个打印头还是一样没改变。我的问题是:打印头烧了吗,打印头还能不能用,还是机器的故障,如何维修。求同修尽快回复。谢谢。

    答:是主板问题,可能需要更换主板。可以试试从新安装打印驱动或复原EEPROM,方法是:

    A、先按着RESUME(恢复)键,然后按POWER(电源)键开机。
    B、按POWER键不放手的同时,松开RESUME键,然后再双击RESUME键。
    C、同时松开POWER健和RESUME键,此时进入维修状态。
    D、待电源灯变绿时,按RESUME键3次。
    E、选好后按电源键去确认。

    (五)佳能4500打印机提示维修错误5100的问题

    求教:我们买了一台新打印机佳能4500打印机,改装连供过程不打印,打印机提示维修错误5100,不知如何解决,请同修提供解决办法。

    答:故障原因:墨车错误(墨车超时错误,其实就是墨车卡了,一般是由于人为使墨车撞车了,或连供卡线了,墨车不能复位)。清洁墨车及打印机端接点或更换墨车或调整连供管线。墨车单元,清洁墨车及打印机端接点或更换墨车。光栅条,清洁光栅 若剥离或磨损则换。

    通常的解决方法:

    (1)用酒精试擦一下打印头跟小车接触的地方把墨车停止状态时的底座白塑料的那个,擦一擦后抹点油应该能解决问题。打印机的墨车(也就是放打印头,并且打印时来回移动的部件)后面有一条深色的塑料定位带,长短和打印机差不多,约有一厘米宽,被溅上墨水,定位带脏了使打印机定位不准造成的。
    (2) 清理不锈钢滑道,把滑道上的油垢擦干净再滴几滴润滑油即可。清洁滑竿。
    (3) 或用连供的话可能是管线没摆好,连供的线挡住了传感器,重新整理一下,或把连供的线在运动中能够碰到的机身塑料部份全部切下,让小车没有一点阻碍。


    几种打印机的清零方法

    IP4200清零方法:

    A、先按着恢复键,然后按下电源键开机并且不要松手;
    B、松开恢复键,然后再双击恢复键,再松开电源键,此时进入维修状态;
    C、待电源灯变绿时,按恢复键4次,废墨量全清 全清废墨量数据;
    D、选好后按电源键去确认。

    CANON i320打印机清零方法

    1. 拔掉打印机电源
    2. 按住电源开关
    3. 插电源,此时绿灯亮
    4. 继续按住电源开关,按恢复键两次
    5. 松开电源键
    6. 每次拔电源后重复以上操作

    佳能ip3300和佳能2200的废墨清零方法

    答:IP3300的清零方法是:

    A、先按着RESUME(恢复)键,然后按下POWER(电源)键开机并且不要松手;
    B、松开RESUME键,然后再双击RESUME键,第二下击下去时,要求RESUME键和POWER键同时松开,此时进入维修状态;
    C、待电源灯变绿时,按RESUME键4次,废墨量全清 全清废墨量数据;
    D、选好后按电源键去确认。

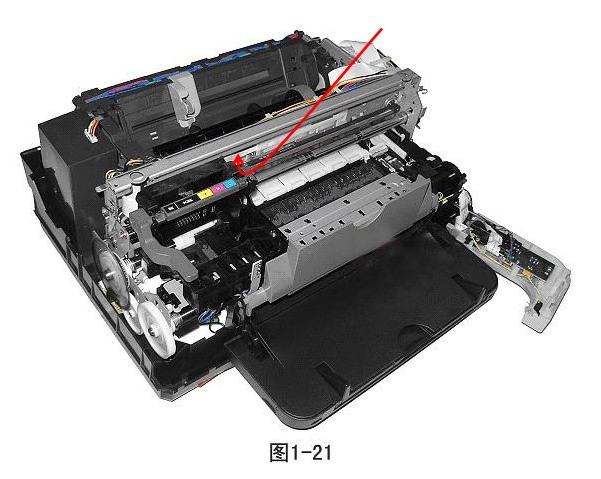

    佳能ip4300墨车和滑道之间需要加润滑油

    使用ip4300的用户请注意,在维修机器时发现墨车和铁槽滑道之间没有润滑油。导致墨车磨损,打印头磨损。需要隔一段时间就给机器内部的滚轴加些油,药店的“白凡士林”(类别是:润滑剂,不能用抹手用的)就行。
