    文/张家口大法弟子

    经过近一年的学习和实践我们积累了一点调星经验在此与同修交流。

    1、调星不用小电视

    过去我们用小电视和接收机调星,现在我们发现只要把我们需要的不同卫星电视节目储存在接收机中,需要调哪颗星就找到对应的节目号,然后按信息键,来观察接收机上面显示屏的信号质量,就可以调星了。不用小电视也很方便。

    2、调试过程中调试线连接不好开路也知道

    经常从事安装的同修,可以找一台专门用来调星用的接收机。我们选用的是“亚视达”牌接收机,因为这种接收机我们发现,显示信号质量稍高,灵敏度也高。再一个就是在没有接收到卫星信号时,接收机与高频头连接正常的情况下,接收机显示屏显示的信号为“P01” —“P05”之间跳动,如果有开路显示的信号为“P00”,不象有的很多接收机,不论是开路还是没有收到信号都显示为“P00”。所以我们利用本机的这个“P01” —“P05”虚信号(假信号)的特点,在没有小电视的情况下来判断我们的接收机与高频头的连接是否正常,这种机子只有在接收到卫星信号后才显示“P06”以上数字。

    例如:我们平时就准备好一台用来调试卫星的接收机(我们把它叫作调试机)和一段3-5米长的调试线(普通馈线),把这台调试机设置储存以下状态:

    节目号1 , W5卫星(70.5°)“新唐人” , 22K 关,  本振:09750;
    节目号2 , 中新1号卫星(88°)“新唐人亚太台”,  22K 开, 本振:05150;
    节目号3 ,2R卫星(76.5°)“西藏卫视” ,   22K 开, 本振:11300;
    节目号4, 2R卫星(76.5°)“东森卫视” , 22K 开, 本振:11300;
    节目号5,  亚洲3号卫星(105.5°)“北京卫视” , 22K 开, 本振:05150;
    节目号6, 亚洲3号卫星(105.5°)“安徽卫视” , 22K 开, 本振:05150;
    节目号7 ,亚洲4号卫星(122°)“靓妆频道”  ,22K 开, 本振:05150;
    ……

    调试举例:

    现在的亚洲3号转星了,很多节目都上了亚洲4号卫星(122°,70多个节目)或其它卫星。所以我们现在又调试成功了亚4与W5(新唐人电视台)同时接收的一锅双星技术,详细安装调试方法见(附件)。〔详见张家口大法弟子《亚洲3号卫星转星后的一锅双星调整(1.2米铁板锅)》〕

    以此为例:

    如果把大锅都组装好,接收机与接收亚4的高频头连接好后,先把接收机的节目号选在07(亚洲4号卫星靓妆频道),然后按信息键,观察接收机显示屏显示的信号质量,这时就要注意显示屏显示的情况:⑴如果显示“P00”说明接收机与高频头之间的调试线有开路,请检查并排除故障;⑵如果显示“P01” — “P05”之间,说明接收机与高频头连接正常;⑶如果接收到卫星信号,会显示“P06”以上。

    将亚4号卫星调好后,再试W5卫星,把节目号从“07”转到“01”(W5新唐人),然后按信息键,观察信号质量调星。

    3、在调试机上安装小喇叭来判断节目能否正常收看

    有一定电气知识的同修还可以在接收机内安装一只小喇叭,当接收机的信号质量达到一定标准时就可以听到电视节目的声音了。信号质量差时可以听到“咯咯”声,以此来判断节目能否正常收看。当然有经验的同修通过信号质量的多少也可以知道。

    一般的接收机音频输出信号很弱,直接接上小喇叭音量很小或没有声音,我们利用了接收机内的3V电源加一只三极管,一只2K — 5K 小电阻将音频放大,推动一只随身听的小喇叭,音量不小,效果很好。小三极管和小电阻一般旧收音机、收录机、电视机等上面的旧件都能用。内行不用细说。


    亚洲3号卫星转星后的一锅双星调整(1.2米铁板锅)

    文/张家口大法弟子

    为了广大用户少花钱又可用原有锅改造接收亚洲4号,增加接收新唐人(接收频道达70个左右,主要有新唐人、中央1-10频道)等卫视,同时改装技术方法简单易学,操作方便快捷,有利于快速推广新唐人卫视,特推出此简易方法,供参考借鉴,并提出修改意见圆容完善。

    下载图解:亚洲3号卫星转星后的一锅双星调整(1.2米铁板锅)(545KB)


    W5新唐人可以使用正馈锅代替偏馈锅

    经过多日观察,在中国大陆使用正馈锅完全可以替代KU偏馈锅接收W5新唐人,而且图像流畅,部份地区信号质量达100%,比偏馈锅信号质量还要高。

    使用正馈锅替代偏馈锅,有以下好处:

    1. 中共限制安装卫星天线,中国大陆使用正馈锅的人很多,使用偏馈锅的人相对很少(偏馈锅在大陆比正馈锅要敏感,安装偏馈锅被人们认为是接收海外电视,安装正馈锅这种看法的人就很少),如果我们使用正馈锅代替偏馈锅接收新唐人,就没有偏馈锅那么明显,人们更易于接收,只是方向不同而已,也更有利用推广新唐人。

    2.价格上有很大优势。正馈锅批发价格在30元左右,偏馈锅批发价格在70-90元左右,越低的价格更有利于推广新唐人电视。

    正馈锅安装方法同偏馈锅安装方法相同,高频头也是使用KU双本振高频头,方位角、极化角都不变,仰角表面观察锅面与地面几乎垂直,与原来也差不多,由于信号质量很强,调试正馈锅比调试偏馈锅要好调的多。


    安徽北部新唐人卫视接收报告

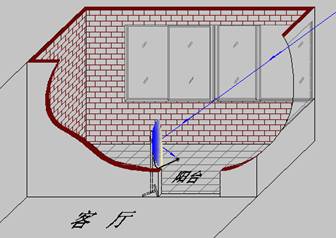

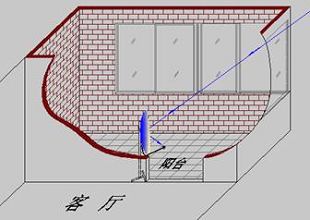

    经过一段时间的摸索,我们终于成功的在朝南的阳台上接收到了新唐人卫视。如图所示,天线放在客厅与阳台的门旁边,挂上窗帘,非常隐蔽,方便以后的推广。此时信号强度74%左右,信号质量白天7~13%(能够流畅收看);晚间最高能达29%。如果不受阳台空间限制,将天线向西南角适当移动,则信号更佳。如果不是封闭式阳台,估计可以用更小。

    所用的器材和参数为:
    天线: 60厘米偏馈天线(若非封闭式阳台,估计45厘米天线亦可)
    高频头:型号为PBI-1040-L10M,双本振Ku波段,本振频率9.75~10.6GHz
    接收机:科海(KeHai2168)
    镀锌支架:按图2所示,在五金水暖店用镀锌钢管订制
    经、纬度:以凤阳县为例,为东经117.4度,北纬32.86度
    天线仰角:27.31度。
    天线方位角:南偏西63.08度。
    极化角:-48.5度。

    在安装调试的过程中,也颇费一番周折。首先是器材购买问题,本地市场几乎买不到双本振Ku高频头,我是从网上买到的。另外就是极化角问题,有的高频头并没有零刻度线,新手找不到极化角零度方向,我是从网上搜到图片才弄清楚的。还有一点,就是用《新唐人电视W5卫星在中国的接收指南》内嵌的计算器算得的极化角有个方向问题,比如说算得安徽凤阳地区极化角为48.5度,若以顺时针则极化角应为-48.5度!如果极化角正负号弄错了,相差约90度,这也许能解释有的同修提出的需将极化方式由垂直改成水平的原因。

    在试验的过程中也在考验着自己的正念和信心。因为第一次接触天线安装,心里非常没底,不知道最终能不能成功。一开始急于求成也没有用镀锌支架,将就着放在小桌子上,总也调不出信号。几乎就要放弃了,停了个把星期后,决定鼓足信心再试,先静下心来找原因,然后就不懂的问题再查阅更多的资料。当天线的仰角、方位角和极化角都对上时一下子就收到了。


    室内安装卫星天线的小经验

    最近,安装调试过程中发现有时角度调整好了以后,由于不能完全准确判断到底是阳台上哪一扇窗户的玻璃会阻挡信号,挪来挪去总是感觉找不到。有一次我试验了好几种方案都不能正常接收,我发着正念然后把接收器拿在手上在非常靠近窗户的位置晃了几下就有信号了。我觉得在安装调试时,可以试验着拿在手上在最容易收到信号的地方先大概定位,然后沿着信号进来的方向向后退,靠近最终选定的装锅位置再放在合适的高度进行角度微调,最后固定。这样可以节省时间。


    黑龙江大庆0.75m偏馈天线可以收到新唐人

    经实际测试,黑龙江省大庆0.75m的偏馈天线可以收到新唐人,信号质量很强。以前一直以为必须用0.90m的才能接收到,因为这里是新唐人信号最弱地区。这不仅大大节省成本,而且安装更方便。

    注:长春地区0.75m天线一锅双星见https://minghui.org/mh/articles/2007/9/20/162893.html#2007-9-19-chtv-3


    用偏馈锅调试新唐人电视台的方法

    调试新唐人电视台其实很简单。只要参数照下面打进去,有点耐心,很快调试的出来。

    调试新唐人台的参数:
    本振频率:09750
    下行频率:11334
    符号率: 06511
    极化:  垂直
    22K:   关

    后面两个选项随便,默认就行。这几个参数是输入机顶盒(也叫接收机)里的,是固定不变的,在全国任何地方都是这一套参数。我们只要在遥控器按“菜单”(有的遥控器上写的是“menu”)选择“节目设置”——“增加节目”然后把这一套参数输入里面就行。

    然后就可以看到屏幕下方有“信号强度”和“信号质量”两个参数,上面一行“信号强度”后面对应一条挺长的黄线,有这个黄线代表着线路是通的,否则线路有问题,要检查锅上的高频头和接收机之间的连线,要么是线没接好,断路,要么是这根铜轴线的铜轴和外层的铝箔或铁丝接触了,发生了短路。而那个“信号质量”正是我们要调试的。有了信号质量,我们也就对准了卫星。根据我按的个小锅的体会,抚顺地区偏锅的方位大体这样摆:锅平面朝前倾,比垂直面要倾30度左右,锅平面要和指南针的南北方向平行,然后再向东偏转40度左右。(这里不讲方位角和仰角,专业术语难理解)然后用手拿着锅,慢慢晃,就是在这个大体位置慢慢画圆,动作要慢,要细心,要有耐心。东北地区信号弱,所以要有足够的耐心,如果对上了卫星,“信号质量”一栏会突然出现信号,“信号强度”和“信号质量”的信号都会变成金黄色,电视节目也会在电视上出现。记住这时锅的位置,慢慢把它移动到支架 上,(可能过程中信号会消失)再细调,直到信号出现,并且慢慢上下、左右调节,使信号高。固定后,接收机按下“OK”键,就会自动搜索节目。用45CM的小锅可以调节出信号质量达到27左右,还有可能更高。调节出节目后,要看看锅的方位和仰度,记下来,以便以后调试更快。


    用正馈锅接收中星6B

    用正馈锅接收中星6B很简单。实践证明,高频头上的零刻度对着3点钟方向,就是水平向右,接收信号最强。大锅方位角大约45度左右,也就是南偏西45度左右,仰角先不用考虑,两手扶着大锅,旋转着晃动,很快找到信号,调到信号最强。接收机里的参数不用记,亚仕达接收机里自带了一些卫星的参数,就包括中星6B的。调试方法分两步:第一步,用福建卫视寻找信号。(因为福建卫视信号最强,容易寻找)第二步,找个信号弱的频道,比如湖北卫视,把信号调到最强,这样会尽可能的多收到很多节目。那么怎么样把福建卫视的参数找到呢?按“菜单”,按下“电视节目列表”,在中星6B卫星里找到福建卫视,然后再按“菜单”退出去,按下“节目设置”——“增加节目”,里面的参数就是默认的福建卫视的参数。同样,如果在“电视节目列表”里找到“湖北卫视”,退出来,按下“节目设置”——“增加节目”,里面对应的参数就是湖北卫视的节目的参数,只需要对照着它的信号调节大锅就行。


    如果两锅两星一户用?如何两锅两星两户用?

    如果家里安装了两个大锅,一个接收中星6B,一个接新唐人,只需要加一个开关,把信号并到一起就行。我曾经装了两个,一个是亚洲3S+新唐人,一个是中星6B+新唐人。

    亚洲3S里电视节目的参数里,22K开关都是开,而新唐人节目22K开关是关,所以用一个22K开关正好,22K开关有两个进口,一个出口,两个进口的信号是反性的,一个开,一个关。所以接收新唐人的锅接的“关”的入口,接收亚洲3S的锅接“开”的入口,然后一个出口接到接收机上,当然,这种情况,单独调试每个锅时,要单独用接收机调试,用22K开关并一起后,还要用按“节目设置”——“增加节目”,把另一个锅的节目找出来。比如,并一起后,只认识亚洲3S的节目,要按“节目设置”——“增加节目”,把新唐人的参数输入进去:09750   11334    06511    垂直关……

    打上参数后,节目就会出来,按下OK即可。如果只能收到新唐人,同样,要“电视节目列表”找一个电视频道,然后到“节目设置”——“增加节目”里面,找到信号,按下OK。这样两个卫星的电视节目就并在一起了。中星6B的电视节目参数里,22K开关都是关,和新唐人是一样的。同样用22K开关,只有把一个星的接到“关”的入口,另一个星接到“开”入口。但是,接到“开”入口的星的电视节目是看不了的,因为是反性的。怎么办呢?就是把接到“开”入口的卫星的电视节目参数改一下,22K都改成开。“节目设置”——“节目参数设置”里面,把22K改成“开”就行。经过实践,应该把22K的“关”连接到接收新唐人的偏馈锅,“开”一端连接到中星6B的锅。反过来接收不到新唐人节目。增加节目——打上新唐人台的参数——OK,接收到新唐人台后,再用自动搜索功能,本振频率05150 ,22K设成开,能把中星6B的节目搜索出来,但是缺点是电视台都是英文名字,显得挺乱。我是搜索到新唐人后,再回到电视节目列表,因为亚士达的接收机里面都做好了各个星的各个电视台的参数,选定第一个节目,比如福建卫视,然后点:菜单——节目设置——节目参数设置——把22K改为开——OK,再回到电视节目列表,选定第二个频道,再点:菜单——……——22K改为开,这样一个个中星6B的节目都出来了。缺点是麻烦了点。不过本人认为,两个入口是同性的,买个二进二出的头接上就行,不用22K开关。也不用改设置。(这个也没试验过)二进二出的头是32元一个。

    上次安装两锅两星两户用了一个二进二出开关,节目是中星6B+新唐人,很成功,两家电视可以独立地随便收看节目,互不影响。

    几个说明的问题:

    接收机用的是亚仕达牌的。因为这款接收机比较简单,操作方便,还能自动搜索。用之前要“恢复默认”。“恢复默认”的目地是可以出现“自动搜索”功能。要“恢复默认”就要打密码。密码是1270 所以一定要准备好两节7号电池,因为密码必须用遥控器输入。

    高频头一定要9750的双本振KU头,如果不是,就不好用。双本振的价格会贵些,大概35元左右。

    接收新唐人台时,高频头接信号线的螺丝要水平向右。(从锅前面看过去)当然也许再转转角度信号会更强,大家积累经验,共同提高。用大正馈锅接收中星6B时,高频头上的零刻度要水平向右,高频头前端离支架托盘的距离大约是2到3公分信号最强。

    不要被22K开关搞迷惑,其实就是并两个反性的节目而已,甚至两个同性的节目,也可以通过修改接收机里的“节目设置”——“修改节目参数”,把22K由“关”改为“开”,改成反性的来实现22K开关的合并。

    在连接或拆除信号线时,一定要先关闭接收机,防止短路烧了接收机。

    按好锅后,要用绝缘胶布把高频头接F头的地方,就是连线的地方缠紧,防止脱落和雨淋。高频头要用塑料袋套起来,防止淋雨。

    用电锤往墙上打洞时,如果钻不动,不要一个劲地用力顶,要松动松动,把钻头往外拔一拔,同时把土带出来,这样不伤钻头,还安全。另外,门和窗户上面一般是带钢筋的混凝土搭桥,不宜打洞。

    在户外调试小锅时,要首先找个不挡信号的位置,不要先找打眼合适的地方。

    有的电视节目比如新唐人,可能在189频道,看电视的时候,寻找起来不方便,可以把节目移动到前面,方法是,按“菜单”——“编辑节目”——“移动节目”,进去后,选定要移动的节目,按下OK,这时,这个节目后面就出现一个小的上下箭头,然后移动它。如果想把它移动到1频道,向下移,移动到末尾,自然就跳到第1频道,然后按下OK,就固定下来了,再按“菜单”,会出现一个提示“要不要保存?”选择“是”,按OK即可。移动广播节目也是这个方法。

    打开电视后,如果想听广播节目,按下“菜单”,选择“广播节目列表”,按OK,就出现了广播节目的列表。如果再想看电视节目,再按“菜单”,选择“电视节目列表”,按OK,就出现了电视节目列表。选择一个频道后,再按一下OK,就是全屏的电视节目。出现全屏幕的电视节目后,直接按遥控器上的频道按钮,和电视机遥控器选台方法一样,选择想看的电视节目。

    多积累经验,互相切磋,共同提高。


    室内天线接收新唐人的小办法

    我在北方,天线放在室内,必须要打开窗子,让人冷的受不了。突然想出了个办法:把纱窗上蒙上一层塑料薄膜,把玻璃窗打开,把纱窗关上……呵呵,当然两面都蒙上就更好了。
