谈谈喷墨打印机的连续供墨（图）

一、安装连续供墨的必要性

佳能现在生产的ip4200已有别于当初的ip3000、ip4000，它的监控菜单已不象以往的机型那么友好，当墨尽之时，如果你不换原厂的新墨盒，那么监控菜单不再根据实际情况显示墨盒的剩余墨量。用户只能经常掀开机盖检查墨盒内剩余墨量，稍一大意，墨尽，打印头将被烧坏，买个新打印头与买新打印机相差无几，用旧的打印头换新的，还要花上700多元。

用户用原墨盒注墨，就不得不用塑料薄膜抵住出墨孔，操作前必须释放身体上的静电（一手拿塑料薄膜，一手接触地面或接触连接地面的金属物体），稍有失误，墨盒底部的芯片被静电击穿，墨盒将报废。每次注墨难免要清洗打印头，这样既损耗机器又费墨，但又是迫不得已。我们的打印量大，避免不了要频频注墨（5个墨盒，不是这个缺墨就是那个缺墨）……

更麻烦的是废墨仓被过早的充满废墨，打印机“罢工停机”，用户不得不拆机清洗，这个工作既费时又费力……

用连续供墨，方便、安全、节约、快捷。

二、 对于安装连续供墨的认识

改装连续供墨不如安装成品连续供墨，安装成品连续供墨不如直接购买已安装好连续供墨的新打印机。

改装的工序越多，容易出错的几率越高；ip4200（ip3000、ip4000）的墨盒大，墨盒顶端与机顶的距离小，机内又设计了阻碍改装的隔断，用原墨盒改装，走线（输墨管线）及不方便，机内走线处理的不好，轻者障碍墨车正常运动，重者造成墨车停车，打印头受损或烧毁驱动电机；内外墨盒必须保持气压平衡，否则或是漏墨或上不下墨，这两种情况都容易损坏打印头，因此要控制好外墨盒的液面高度；如果改装后的机器在家中使用，那么最好用小容量的点滴瓶（200ml）装墨水充当外墨盒，这样不容易被人注意。

安装成品连续供墨（实际是半成品，内墨盒上无芯片，需要改装），要严格的按照产品的说明进行操作，要处理好几个关键问题：确保墨盒上的芯片“移植”成功；排尽输墨管线中的气泡；确保输墨管线在机内的长度适度。

当然了，最好是购买安装了连续供墨的打印机或是让连续供墨的供应商帮助安装，这样可以避免因操作不熟练而产生的技术故障，也可以减少排气泡、清洗打印头时的墨水损耗。千万注意：搬运前关闭管线控制阀，打印前打开管线控制阀。

三、 选购连续供墨

现在市面上佳能ip4200的连续供墨产品不多，其中常州同理科技有限公司生产的“随e+迷你王”质量很好，但是他们墨水不便宜，我们可用优质的廉价墨水替代。（“博图”牌墨水物美价廉）

这种连续供墨的内墨盒设计的小巧玲珑，实际上根本不是“内墨盒”，而是5个出墨孔。实图如下：

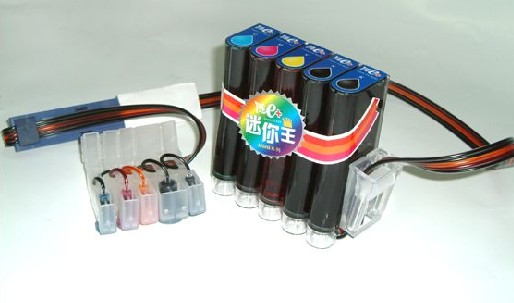

同理生产的佳能ip4200连续供墨——“随e+ 迷你王”

“随e+ 迷你王”的内墨盒

内墨盒小巧玲珑，机内的输墨管线的走线更方便灵活，墨车运行更安全。

四、 佳能ip4200连续供墨（“随e+ 迷你王”）的安装

安装前应仔细阅读产品说明书，并应同供应商的技术人员取得联系，寻求对方的技术指导。

该产品只有通用说明书，对于ip4200连续供墨安装的指导不够系统，下面，我们说说佳能ip4200连续供墨（“随e+迷你王”）的安装过程：

1、 工具准备

准备小螺丝刀（扁口的）、小裁纸刀、茶盘、小纸箱、蜡烛、火柴、白色卫生纸；

2、“移植”墨盒上的芯片
a. 将打印机开机，将原墨盒一一取出，并按顺序排列好；
b. 将连续供墨的内墨盒倒置；
c. 用手接触洁净地面或用手触摸连地金属物（铁床、自来水管、暖气片），释放身体上的静电，避免芯片被静电击穿；
d. 用小螺丝刀将原墨盒上的芯片撬下，并将其安放在同颜色的连供内墨盒的相应位置（千万不能放错位置）；
e. 点燃蜡烛，将小裁纸刀的刀片烧热，接触用于固定芯片的塑料柱，将其烙平，将芯片“焊住”（芯片仍然能微微晃动）

3、更换硅胶垫圈
打印头的每个“喷嘴进墨管”（与墨盒喷嘴接触的部件）都套有一个硅胶垫圈（黑色的），原厂的硅胶垫圈易老化，这样墨盒的喷嘴与“喷嘴进墨管”不能紧密接触，中间进入空气，容易导致不下墨，或使安装的连续供墨的输墨管线中进入空气，使连续供墨不能发挥整体效应，打印的彩图缺色，重则使该色打印头烧毁（在缺色的情况下继续打印）。

更换硅胶垫圈的步骤：

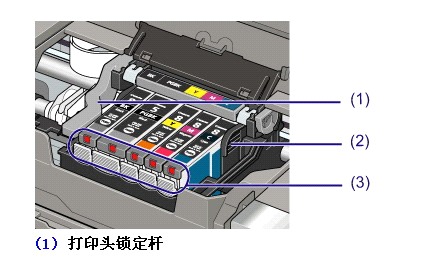

a.掀起打印头锁定杆，将打印头取出；

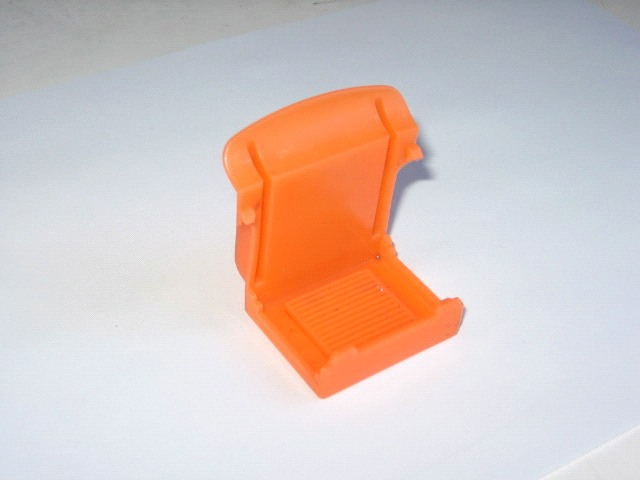

b.将打印头放在打印头的包装托架上；

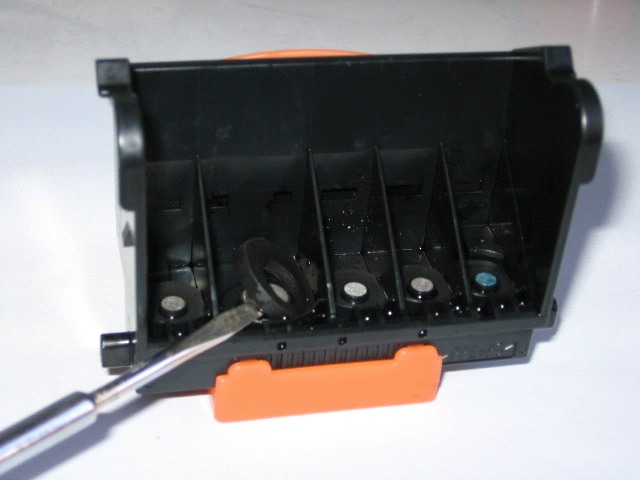

c.用小螺丝刀将打印头的“喷嘴进墨管”上硅胶垫圈逐一撬下；
d.换上“同理”提供的硅胶垫圈。
e.将打印头放回原处（机内），按下打印头锁定杆。
见图：

4、排尽输墨管线中的气泡
a. 将小纸箱和茶盘并排放在桌面上；
b. 将连供的内墨盒倒置（出墨孔朝上），并放于茶盘中；
c. 将连供的外墨盒放在小纸箱上：
d. 拔掉外墨盒通气孔上的胶塞（外墨盒背面的上部，每色一个）
e. 打开外墨盒上的管线控制阀，这时墨水延输墨管线向内墨盒流动，气泡和墨水从出墨孔喷出。
f. 用白色卫生纸擦干净流淌出得墨水，待各出墨孔的气泡被释放干净，关闭管线控制阀，避免墨水向外流或回流；

补充说明：如果外墨盒平放（通气孔、注墨孔均朝上），并使液面高度略高于倒置的内墨盒的出墨孔，用20ml的注射器从外墨盒的通气孔注气，也能排尽输墨管线中的气泡，这种做法相对省墨。

4．安装连续供墨
a. 将外墨盒竖直贴在打印机的左侧或左后侧（使用产品附带的粘贴或透明胶带），注意：通气孔与打印机间要留有少许空隙；

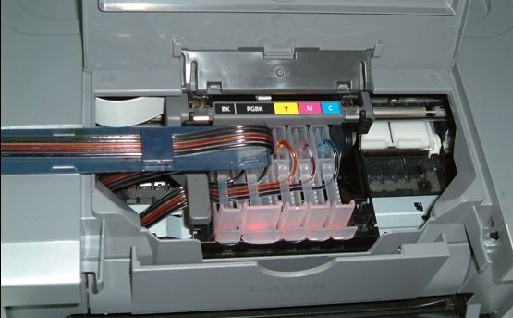

b. 将内墨盒装在墨车上，各墨盒安在各色墨盒的指定位置，所有墨盒位置平齐，这时，所有墨盒的红色指示灯应处于亮起状态，注意：将输墨管线从打印头锁定杆的下面穿过；

c. 打开输墨管线，使墨水流动畅通；

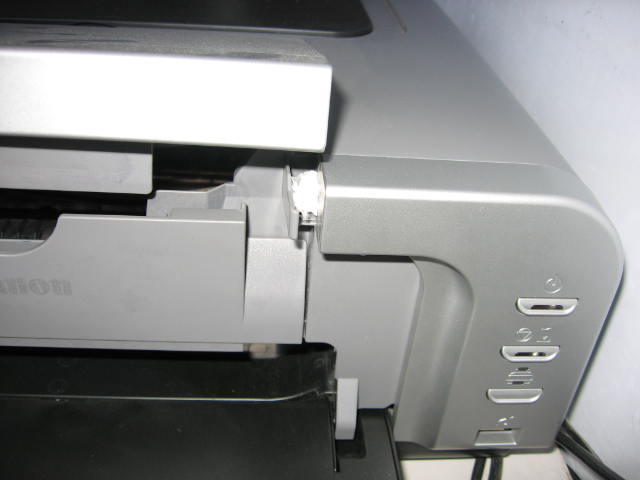

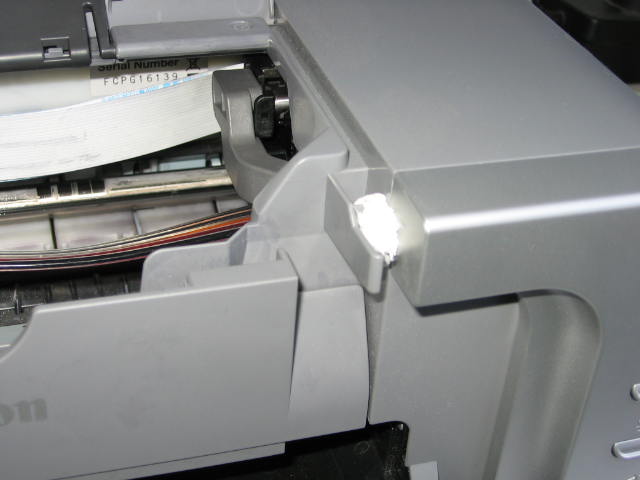

d. 用卫生纸将微动感应开关塞住（该开关是个小按键销，位于前机盖的右前部，平时被机盖所覆盖），这时墨车归位；

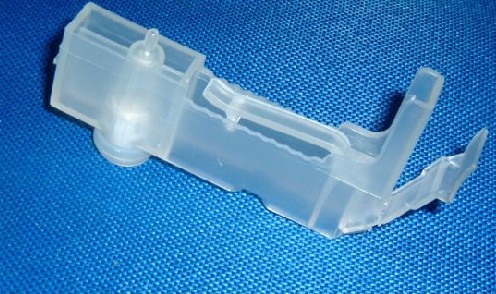

e. 将塑料的管线支臂粘在机壳的适当位置上（参照说明书），调节机内输墨管线长度，使其长短适度（过短容易拉坏输墨管线或使墨车滞动，过长阻碍墨车运动或使墨车滞动）；

f. 这时打印机仍不能正常工作，若打印时，中间的橙色指示灯频频闪烁，这时我们应对“墨盒清零”，按住中间带有橙色指示灯的按键，大约5秒（每色墨盒都需清零），清零后电脑对墨盒的墨容量监控失效。

g. 进行“打印头对齐”的操作：在打印状态下，电击“属性”，再点击“维护”，最后点击“打印头对齐”。

h. 打印喷嘴检查图案，如果打出的图样不正常，则清洗，直到打印正常为止。

建议：最好用透明胶带将管线控制阀粘住（处于开的位置）。当打印出的喷嘴检查图案线条清晰时，打印机可以就正常工作了。

注意：安装好后，不要轻易拆卸连供；还要定期打印喷嘴检查图案，如打印的图案不正常，要对打印头及时清洗。

大陆的 “中国喷墨网”是一个值得关注的技术网站，有关打印机方面的技术问题，我们可以到这个网站的“喷墨论谈“中查询，当然首先要注册的。
